Y42X不銹鋼柴油減壓閥操作應用案例

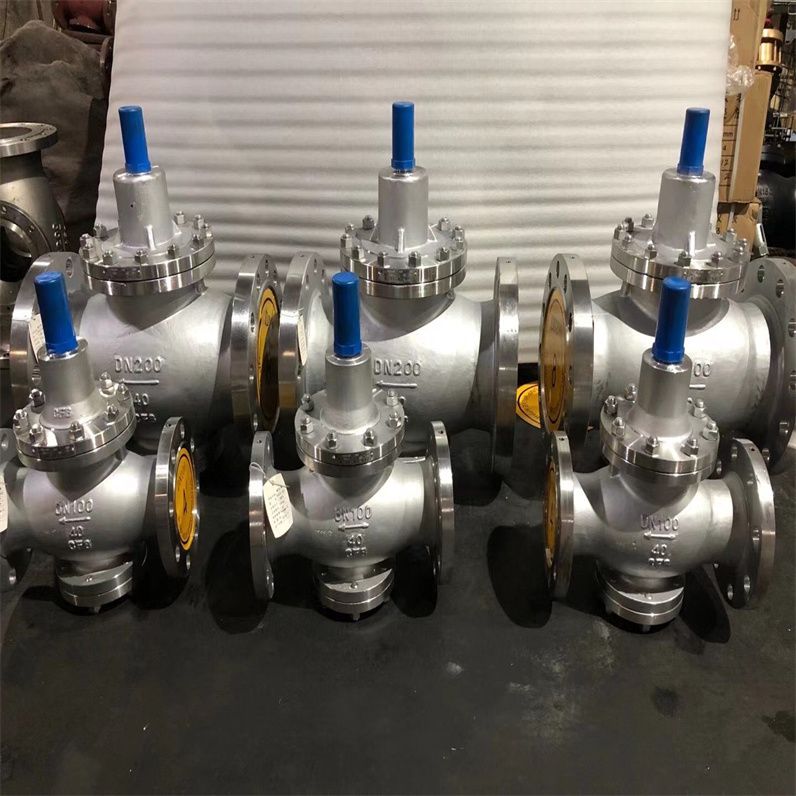

Y42X不銹鋼減壓閥本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

減壓閥，這一能自動將介質壓力降至特定水平的裝置，其類型多樣，包括彈簧薄膜式、活塞式、波紋管式和杠桿式等。本文將聚焦 活塞式減壓閥，深入剖析其結構與工作原理。活塞式減壓閥，如圖1a、b所示，核心部件包括閥體、閥蓋、彈簧、活塞以及主閥和副閥等。展示了活塞式減壓閥的結構與工作原理。其中，圖a詳細描繪了減壓閥的各個部件，包括閥體、閥蓋、彈簧、活塞以及主閥和副閥等。而圖b則清晰地展示了減壓閥的工作流程，當活塞受到介質壓力時，會推動主閥開啟，從而實現減壓的目的。

活塞式減壓閥的工作原理如圖1b所示。當閥門開始工作時，我們順時針方向旋轉調節螺釘1，這將導致膜片4被壓下，從而頂開脈沖閥5。此時，閥前壓力為p1的介質會經過閥體內的通道a，流經小室e、小室d，再經過閥內通道b，*終到達活塞的上部空間。這個介質壓力會克服下彈簧的彈力，推動活塞8向下移動，進而打開主閥10。當介質流過主閥時，其壓力會降低至p2，并經過閥體內的通道c進入薄膜片的下部空間。這里，薄膜片上的作用力與旋緊的上彈簧的彈力達到平衡。通過調節旋緊螺釘，我們可以設定閥后的壓力值。

Y42X不銹鋼柴油減壓閥操作應用案例

◆ 優點與缺點

活塞式減壓閥的優點包括 工作可靠、維修量小、減壓范圍廣泛以及占地面積小等。

特別適用于高溫、高壓的蒸汽和空氣等介質管道工程。然而，它也存在一定的缺點，即靈敏度相對較差。

02Y42X不銹鋼柴油減壓閥操作應用案例彈簧薄膜式減壓閥

◆ 工作原理

彈簧薄膜式減壓閥的工作原理與活塞式減壓閥有所不同。當閥門開始工作時，我們可以通過旋轉調節螺釘來改變彈簧的預緊力，從而影響薄膜片的彎曲程度。

這種減壓閥同樣可以通過調節螺釘來設定所需的壓力值，并能在運行過程中自動調節，保持壓力的穩定。

◆ 優點與缺點

彈簧薄膜式減壓閥的優點包括 結構簡單、動作靈敏以及適用范圍廣泛等。它特別適用于需要頻繁調節和精確控制的場合，如工業生產過程中的流體控制。然而，由于其工作原理的特點，它對介質的清潔度要求較高，需要定期維護和清洗。

03Y42X不銹鋼柴油減壓閥操作應用案例波紋管式減壓閥

◆ 示意圖說明

波紋管式減壓閥通過調節彈簧來提供恒定的彈簧力，從而確保波紋管不會因為多次運動而損壞，并且能夠提供穩定的回彈力，使閥瓣位置保持穩定。

其設計結構包括調節彈簧、波紋管、壓力通道、閥瓣、頂緊彈簧等多個部分，確保減壓閥能夠在不同條件下穩定工作。

04Y42X不銹鋼柴油減壓閥操作應用案例減壓穩壓閥

◆ (示意圖說明)

減壓穩壓閥的結構包括閥體、密封墊、導套、限位母、閥瓣、密封圈、閥座、閥桿、活塞套、O形密封圈、膜片、托盤、壓縮彈簧、彈簧罩、調節螺桿、彈簧座、蓋形螺母、下閥蓋和螺母等部分。這些組件協同工作，確保流體能夠以穩定的壓力通過。

Y42X不銹鋼柴油減壓閥操作應用案例

Y42X不銹鋼柴油減壓閥操作應用案例性能規范

Y42X不銹鋼柴油減壓閥操作應用案例減壓閥流量系數(Cv)

Y42X不銹鋼柴油減壓閥操作應用案例主要零件材料

Y42X不銹鋼柴油減壓閥操作應用案例外形結構圖

Y42X不銹鋼柴油減壓閥操作應用案例主要外形尺寸

Y42X不銹鋼柴油減壓閥操作應用案例安裝說明

①為了操作和維護方便，該減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與減壓閥休上所示箭頭的方向一致。
③為了防止減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

一、Y42X不銹鋼柴油減壓閥操作應用案例安裝前的準備工作

1. 確認減壓閥型號與參數

- 根據管道介質（水、蒸汽、氣體等）、壓力范圍（如進口壓力≤1.6MPa，出口壓力需調至0.1~0.8MPa）和流量需求選擇匹配的減壓閥。例如，水系統常用Y42X型彈簧薄膜式減壓閥，蒸汽系統推薦選用先導活塞式減壓閥。

- 參考標準：GB/T 12246-2021《減壓閥一般要求》規定，閥體材質需與管道兼容（如鑄鐵、不銹鋼）。

2. 檢查管道與配件

- 清理管道內焊渣、雜質，避免堵塞閥芯。安裝前需沖洗管道，水質系統建議流速≥2m/s（依據CJJ/T 98-2014《建筑給水減壓閥應用技術規程》）。

- 準備配套法蘭或螺紋連接件，密封墊片宜選用聚四氟乙烯（PTFE）材質，耐壓≥1.5倍工作壓力。

二、Y42X不銹鋼柴油減壓閥操作應用案例安裝過程中的關鍵步驟

1. 安裝方向與位置

- 閥體箭頭方向必須與介質流向一致，反向安裝會導致閥門失效。

- 優先水平安裝，閥蓋朝上；豎直安裝時需額外支撐（如支架或吊架），避免閥體受力變形。

2. 管道支撐與間距

- 減壓閥前后需設置截止閥（便于檢修），前后直管段長度要求：

- 進口側≥5倍管徑（DN50管道需≥250mm）；

- 出口側≥10倍管徑（DN50管道需≥500mm）。

- 參考美國ASME B31.3標準，建議在閥體下方加裝承重支架。

3. 密封與緊固

- 法蘭連接時需對角均勻擰緊螺栓，避免泄漏。扭矩值參考閥門廠家說明（如DN50法蘭螺栓扭矩通常為120~150N·m）。

- 螺紋連接需纏繞生料帶或涂抹密封膠，纏繞方向與螺紋旋向相反。

三、Y42X不銹鋼柴油減壓閥操作應用案例安裝后的測試與維護

1. 壓力調試

- 緩慢開啟進口閥門，觀察出口壓力表。通過調節螺釘調整出口壓力至設定值（如從0.5MPa調至0.3MPa），需多次微調至穩定。

- 測試泄漏率：GB/T 13927-2016規定，A級密封要求的減壓閥允許泄漏量≤0.01%額定流量。

2. 定期維護

- 每3個月檢查閥芯磨損情況，清理濾網（若配備）；

- 每年校驗壓力表精度，誤差超過±1.6%需更換（依據JJG 52-2013《彈性元件式壓力表檢定規程》）。

擴展建議：對于高壓差工況（如進口壓力＞2.5MPa），建議串聯安裝兩個減壓閥分階段降壓，并加裝安全閥（設定壓力為出口壓力的1.1倍）作為冗余保護。
