500X消防水持壓安全泄壓閥選型指南

500X泄壓閥(500X持壓閥)主要用于消防或其他供水系統中，以防止系統超壓或維持消防供水系統的壓力。消防泵關閉后還可以減小水錘的沖擊。也用于大型供水系統的水錘消除裝置．并且閥門控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統．確保系統循環暢通無阻，使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長適用于600口徑以下的管道。

500X消防水持壓安全泄壓閥選型指南結構特點和用途

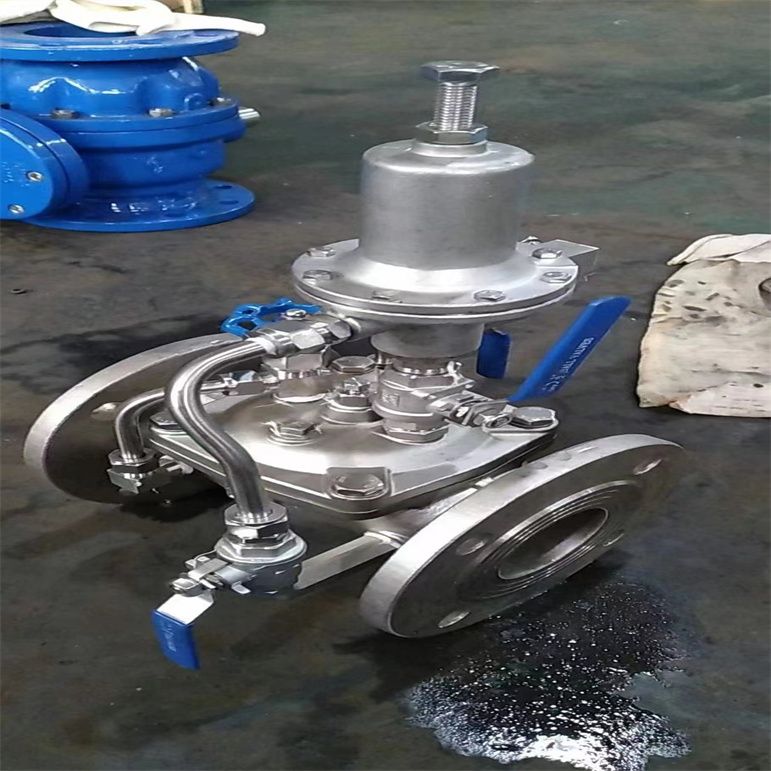

500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。 本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。 本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

一、定義：泄壓閥，是一種自動超壓保護裝置，通過利用水和機械裝置開啟關閉閥門，以防止壓力超過額定的安全值。此文就消防給水系統中安全泄壓閥的應用。如下圖：

二、500X消防水持壓安全泄壓閥選型指南導閥：

1、組成：作為泄壓閥的關鍵部件，如圖所示：導閥由閥體、調節螺釘、彈力裝置、導閥芯、膜片等組成。

2、原理：如圖所示：當C端壓力升高，且壓力高于導閥設定值時，導閥芯會隨著膜片升起，導閥開啟。

3、通過順勢針和逆時針旋轉調節螺釘，可以調節導閥開啟的壓力值大小，即泄壓閥泄壓的限定值。

四、500X消防水持壓安全泄壓閥選型指南泄壓閥

1、組成：雙腔直流式主閥（主閥由閥體、閥座、閥芯、閥桿、膜片閥蓋組成）、導閥、針閥、球閥、壓力表等組成。

2、作用：用來穩定閥前管道壓力的泄壓裝置。當閥前壓力超壓時（即超過泄壓閥設定泄壓值時），主閥開啟泄壓，保證閥前正常壓力。

3、原理：

如上圖所示，主閥下腔連接需要穩定壓力的管道，另一端是排水泄壓口。其中主閥下腔和主閥上腔通過針閥和管道連通，確保主閥下腔壓力異常升高時，主閥上腔會隨之升高。

當主閥下腔壓力異常升高時，上腔壓力隨之升高，此刻導閥上腔壓力不變，導閥芯下腔連接主閥上腔，壓力隨著主閥上腔上升，導閥芯和膜片會隨之上移，此刻導閥開啟。導閥開啟之后，主閥上腔的水會快速排出，上腔壓力也迅速下降，同理主閥下腔的壓力明顯高于主閥上腔，主閥開啟并開始排水泄壓，當閥前管道的壓力下降到設定值以后，由于導閥芯上下壓力趨于平衡后，導閥腔逐漸閉合，主閥膜片上腔的壓力逐漸升高，由于主閥膜片面積大于主閥芯面積，在壓力差作用下，主閥芯關閉，主閥停止泄壓。

4、手動泄壓：如上圖所示，其中球閥直接連通主閥上腔，可以通過開啟球閥可以手動快速降低主閥上腔的壓力，而開啟主閥排水泄壓。

五、500X消防水持壓安全泄壓閥選型指南應用：

1、如下圖，泄壓閥通常以旁路的方式安裝在消防給水管道上，防止管路超壓，保護管道和設備安全。

泄壓閥的典型應用是在消防水泵房，如上圖圖所示，在消防水泵出囗的主管路上安裝泄壓閥，超過安全值時自動開啟泄壓（泄壓后的水一般回流至消防水池），維持管網設備在設定的安全值之下運行，還可以緩解水錘。

2、如下圖：泄壓閥也應用在減壓閥的出口管路上，防止減壓閥失效導致管網超壓，維持管路壓力在設定的安全值之下運行。

500X消防水持壓安全泄壓閥選型指南工作原理

1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。

2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥常閉或用絲堵換下。

500X消防水持壓安全泄壓閥選型指南主要技術參數

500X消防水持壓安全泄壓閥選型指南主要零件材料

500X消防水持壓安全泄壓閥選型指南主要外形連接尺寸

500X消防水持壓安全泄壓閥選型指南的正確安裝方法：

一、選址

在安裝泄壓閥之前，首先需要選擇一個合適的位置。這個位置應該盡量靠近受保護的系統或設備，以便在壓力過高時及時泄壓。同時，要確保該位置便于操作和維護。

二、連接

1. 將泄壓閥的入口與受保護系統的出口相連，確保連接緊密且不易泄漏。

2. 根據實際需要，選擇合適規格的管道和接頭進行連接。注意，連接過程中應避免過度擰緊造成損壞。

三、測試與調試

1. 在安裝完成后，需要對泄壓閥進行測試，確保其能在設定壓力下正常開啟和關閉。

2. 調試過程中，應逐步增加系統壓力，觀察泄壓閥的開啟壓力和流量是否符合設計要求。

3. 如有問題，及時調整或更換泄壓閥，直至滿足使用要求。

消防系統的泄壓閥在哪里：

在消防系統中，泄壓閥通常安裝在消防水泵的出口處或重要設備的供水管道上。這樣設計是為了在系統壓力過高時，及時通過泄壓閥釋放壓力，防止設備損壞和人員傷亡。

一、消防水泵出口處

消防水泵是消防系統的心臟，為整個系統提供動力。在水泵出口處安裝泄壓閥，可以有效防止水泵揚程過高導致管道和設備承受過大壓力。當壓力超過設定值時，泄壓閥會自動打開，將多余的水流引回水源，從而保護系統免受損壞。

二、重要設備供水管道

對于一些關鍵設備，如噴淋系統和消防水炮等，其供水管道上也會安裝泄壓閥。這是為了確保這些設備在緊急情況下能夠正常工作，不會因為壓力過高而損壞。同時，泄壓閥還能在一定程度上減少管道破裂的風險，提高消防系統的安全性。

總之，了解并掌握泄壓閥的正確安裝方法以及其在消防系統中的具體位置，對于確保消防系統的正常運行至關重要。通過合理的布局和精確的安裝，我們可以充分利用泄壓閥的功能，為消防安全提供有力保障。
500X消防水持壓安全泄壓閥選型指南

消防系統中的泄壓閥是一種安全設備，當消防管道中的水壓超過正常工作壓力時，泄壓閥會自動開啟，將多余的水壓泄放出去，以保證消防系統正常運行。因此，在消防工程中，必須按照相關規范安裝泄壓閥。

二、 泄壓閥的選型

在消防系統中選擇泄壓閥時，需要根據管道的尺寸、材質、流量等因素進行考慮。同時，還需要安裝符合國家標準的泄壓閥，并且要求泄壓閥的放水能力和系統的水泵或水泵組的流量匹配，以確保泄壓閥能夠在系統壓力過高時有效泄壓。

三、 泄壓閥的安裝位置

在消防系統中，泄壓閥的安裝位置十分關鍵。一般來說，泄壓閥應當設置在水泵或水泵組出口處，并且要求管道水平。此外，泄壓閥要與水泵的出口保持一定距離，避免在泄壓時沖擊到水泵。

四、 泄壓閥的安裝方式

在消防系統中，泄壓閥的安裝方式也需要按照相關規范進行。通常情況下，泄壓閥的安裝方式為法蘭連接方式，法蘭標準要符合國家標準。同時，還需要保證泄壓閥及其附件的密封性良好，以防止泄壓閥泄漏出現安全隱患。

五、 泄壓閥的維護

在消防系統中，泄壓閥的維護也很重要。一般情況下，泄壓閥需要定期清洗和檢查，以確保泄壓閥內部不被污染或受損。同時，還需要定期進行泄壓測試，以確保泄壓閥的泄壓性能符合要求。

綜上所述，消防系統中的泄壓閥是十分重要的安全設備，必須按照相關規范進行選型、安裝、維護。只有這樣，才能保證消防系統的正常運行和使用安全。
